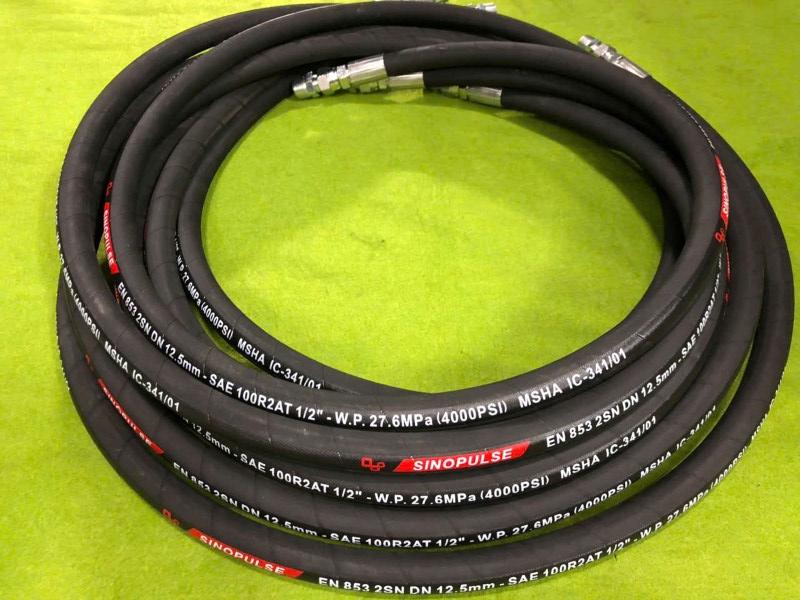

Ống thủy lực

Trong các hệ thống truyền động bằng chất lỏng, ống thủy lực là bộ phận giữ vai trò dẫn truyền dầu và áp suất giữa các thiết bị, giúp máy móc vận hành ổn định và đạt hiệu suất cao. Từ máy xúc, xe nâng, máy ép đến dây chuyền sản xuất công nghiệp, hầu hết đều sử dụng dây thủy lực hoặc ống tuy ô thủy lực để đảm bảo quá trình truyền lực diễn ra liên tục, an toàn và chính xác. Tuy nhiên để hiểu hơn ống thủy lực là gì, có cấu tạo như thế nào và được phân loại theo những tiêu chuẩn nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, nguyên lý hoạt động, cấu tạo, ứng dụng cũng như kinh nghiệm lựa chọn và báo giá ống thủy lực, từ đó dễ dàng tìm được sản phẩm phù hợp với nhu cầu sử dụng.

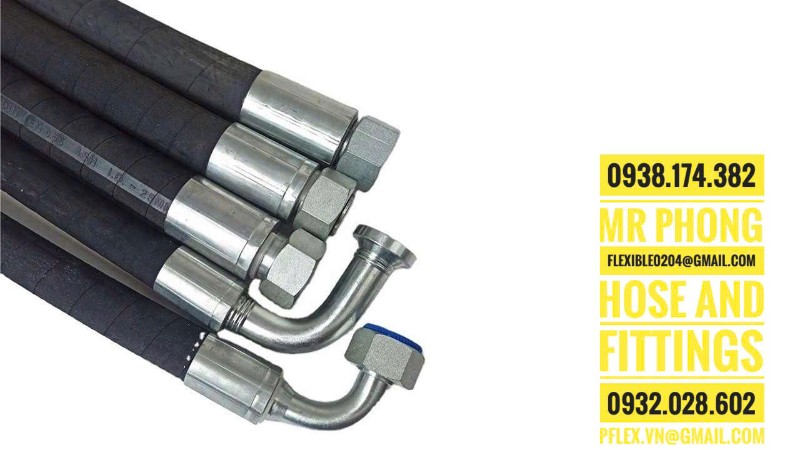

Ống thủy lực là gì?

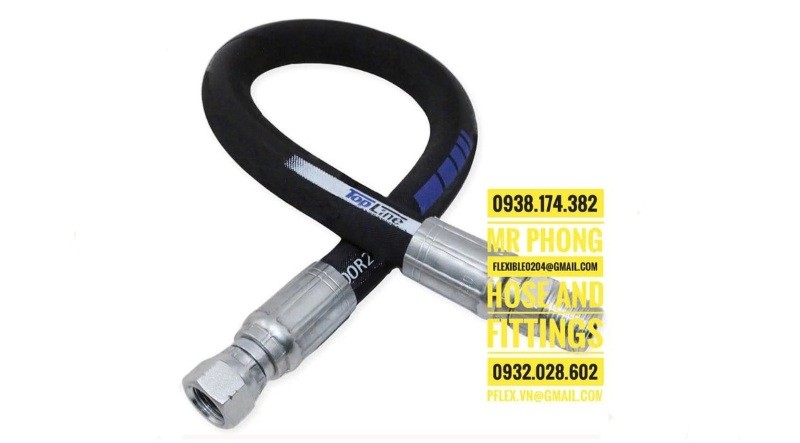

Ống thủy lực (hay ống tuy ô thủy lực) là một trong những thành phần quan trọng của hệ thống truyền động bằng chất lỏng, có nhiệm vụ vận chuyển dầu thủy lực từ bơm đến các cơ cấu chấp hành và ngược lại. Loại ống này được thiết kế để làm việc trong điều kiện áp suất cao, giúp truyền năng lượng một cách ổn định, an toàn và hiệu quả. Tùy theo yêu cầu của từng hệ thống, ống có thể được gia cường bằng nhiều lớp thép hoặc sợi tổng hợp nhằm tăng khả năng chịu áp lực và chống mài mòn.

Ống thủy lực được ứng dụng phổ biến trên máy xúc, máy đào, xe nâng, máy ép thủy lực, thiết bị nông nghiệp, dây chuyền sản xuất và nhiều hệ thống cơ khí khác. Mỗi loại ống sẽ được lựa chọn dựa trên các thông số như áp suất làm việc, nhiệt độ, lưu lượng dầu và môi trường sử dụng.


Tầm quan trọng của ống thủy lực trong hệ thống thủy lực

Ống thủy lực là bộ phận giữ vai trò kết nối và truyền dẫn chất lỏng trong hệ thống thủy lực. Nhờ khả năng chịu áp suất cao và làm việc ổn định trong nhiều điều kiện khắc nghiệt, sản phẩm được ứng dụng rộng rãi trên máy công trình, thiết bị công nghiệp, máy nông nghiệp, xe nâng và nhiều hệ thống tự động hóa.

- Truyền dẫn dầu thủy lực giữa các thiết bị: Vai trò quan trọng nhất của ống thủy lực là dẫn truyền dầu hoặc các loại chất lỏng thủy lực từ bơm đến van điều khiển, xi lanh, mô tơ và các cơ cấu chấp hành khác. Dầu thủy lực chính là môi chất truyền năng lượng trong hệ thống, vì vậy quá trình lưu thông cần diễn ra liên tục và ổn định. Một dây thủy lực chất lượng sẽ giúp dòng dầu được truyền tải hiệu quả, giảm tổn thất áp suất và đảm bảo máy móc vận hành đúng công suất thiết kế.

- Chịu áp suất làm việc cao: Khác với các loại ống dẫn thông thường, ống tuy ô thủy lực được chế tạo với nhiều lớp gia cường bằng dây thép hoặc sợi tổng hợp nhằm chịu được áp suất rất lớn. Tùy từng tiêu chuẩn như SAE hoặc EN, sản phẩm có thể chịu áp từ vài nghìn đến hàng chục nghìn PSI. Nhờ đó, hệ thống có thể hoạt động ổn định trong điều kiện tải nặng, rung động liên tục hoặc áp suất thay đổi đột ngột mà không làm biến dạng hay nứt vỡ ống.

- Kết nối các bộ phận trong hệ thống thủy lực: Ống thủy lực đóng vai trò là cầu nối giữa các thiết bị như bơm thủy lực, van phân phối, xi lanh, mô tơ và thùng chứa dầu. Kết nối chính xác giúp dòng dầu lưu thông theo đúng thiết kế của hệ thống, đảm bảo mọi thiết bị phối hợp nhịp nhàng trong quá trình vận hành.

- Duy trì hiệu suất vận hành của máy móc: Một hệ thống thủy lực chỉ có thể phát huy tối đa hiệu quả khi sử dụng dây thủy lực phù hợp với áp suất, lưu lượng và nhiệt độ làm việc. Ống đạt tiêu chuẩn sẽ giúp giảm tổn thất áp lực trong quá trình truyền dẫn, đảm bảo lưu lượng dầu ổn định và giúp các cơ cấu chấp hành phản hồi nhanh, chính xác. Điều này góp phần nâng cao năng suất làm việc và giảm tiêu hao năng lượng cho toàn bộ hệ thống.

- Hạn chế rò rỉ dầu và đảm bảo vệ sinh môi trường: Ống thủy lực được thiết kế với kết cấu kín và vật liệu có khả năng kháng dầu, giúp hạn chế tối đa tình trạng rò rỉ trong quá trình sử dụng. Điều này không chỉ giúp tiết kiệm dầu thủy lực mà còn giảm nguy cơ ô nhiễm môi trường làm việc, hạn chế trơn trượt và đảm bảo an toàn cho người vận hành.

- Tối ưu chi phí đầu tư và vận hành: Nhiều người thường chỉ quan tâm đến giá ống thủy lực khi lựa chọn sản phẩm. Tuy nhiên, một loại ống chất lượng cao, phù hợp với điều kiện làm việc sẽ giúp giảm tần suất thay thế, hạn chế thời gian dừng máy và tiết kiệm đáng kể chi phí sửa chữa trong dài hạn. Vì vậy, bạn nên cân nhắc giữa giá thành, tiêu chuẩn kỹ thuật và thương hiệu để đạt hiệu quả đầu tư tốt nhất.


Cấu tạo của ống thủy lực

Để đáp ứng yêu cầu làm việc trong môi trường áp suất cao và điều kiện vận hành khắc nghiệt, ống thủy lực được thiết kế với nhiều lớp vật liệu khác nhau, mỗi lớp đảm nhận một chức năng riêng.

1. Lớp cao su bên trong

Lớp cao su bên trong (Inner Tube) là lớp tiếp xúc trực tiếp với dầu hoặc chất lỏng thủy lực. Bộ phận này thường được sản xuất từ cao su tổng hợp như NBR (Nitrile Butadiene Rubber), EPDM hoặc các vật liệu chuyên dụng có khả năng kháng dầu, chống ăn mòn và chịu được nhiệt độ làm việc cao. Chức năng chính của lớp cao su bên trong là dẫn truyền lưu chất một cách ổn định, đồng thời ngăn ngừa hiện tượng rò rỉ hoặc phản ứng hóa học giữa chất lỏng và vật liệu của ống.

2. Lớp gia cường bằng thép

Lớp gia cường là bộ phận quyết định khả năng chịu áp suất của ống thủy lực. Tùy theo từng dòng sản phẩm, lớp này có thể được cấu tạo từ một hoặc nhiều lớp dây thép bện (Steel Braided) hoặc dây thép xoắn (Steel Spiral). Số lượng lớp thép càng nhiều thì khả năng chịu áp lực và độ bền của ống càng cao.

Ngoài chịu áp suất lớn từ dòng dầu thủy lực, lớp gia cường còn giúp ống hạn chế biến dạng khi làm việc, tăng khả năng chống rung và chống va đập. Đây là lý do các loại ống thủy lực sử dụng trong máy xúc, máy ép hoặc thiết bị công nghiệp nặng thường được trang bị từ hai đến sáu lớp thép gia cường để đáp ứng yêu cầu vận hành liên tục.

3. Lớp cao su bảo vệ bên ngoài

Lớp cao su bên ngoài (Outer Cover) là lớp bảo vệ toàn bộ cấu trúc của ống khỏi các tác động từ môi trường. Lớp này thường được làm từ cao su tổng hợp có khả năng chống mài mòn, chống tia UV, chống dầu, hóa chất và chịu được điều kiện thời tiết khắc nghiệt. Trong quá trình sử dụng, lớp bảo vệ bên ngoài giúp hạn chế hư hỏng do ma sát với bề mặt máy móc, va đập cơ học hoặc tác động của môi trường làm việc.

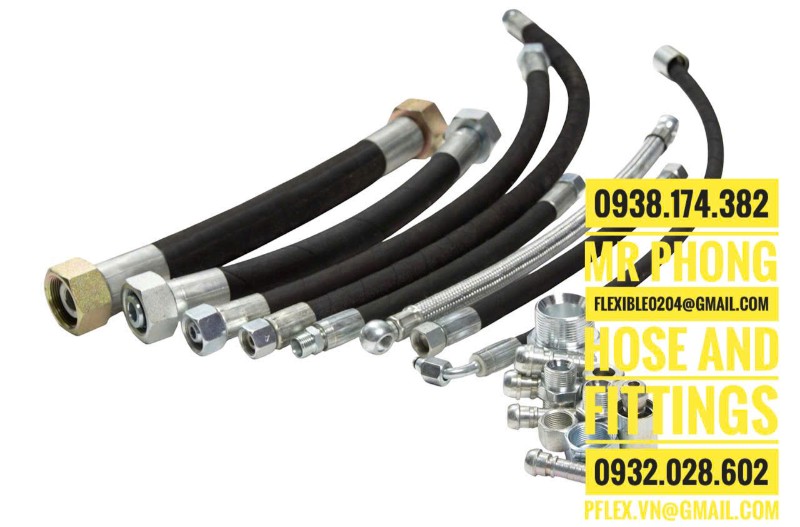

Phân loại ống thủy lực theo tiêu chuẩn

Hiện nay, có 3 tiêu chuẩn được áp dụng phổ biến nhất trên thị trường là SAE (Hoa Kỳ), EN (Châu Âu) và DIN (Đức). Mỗi hệ tiêu chuẩn có những quy định và ký hiệu riêng, tuy nhiên đều hướng đến mục tiêu đảm bảo chất lượng, độ bền và hiệu suất làm việc của sản phẩm trong các điều kiện áp suất khác nhau.

1. Tiêu chuẩn SAE

SAE (Society of Automotive Engineers) là bộ tiêu chuẩn do Hiệp hội Kỹ sư Ô tô Hoa Kỳ ban hành, được sử dụng rộng rãi trong các hệ thống thủy lực của máy công trình, xe cơ giới, thiết bị nông nghiệp và máy công nghiệp. Tiêu chuẩn này quy định chi tiết về cấu tạo ống, số lớp gia cường, áp suất làm việc, áp suất phá hủy, bán kính uốn và khả năng chịu nhiệt.

Các mã SAE phổ biến thường gặp gồm:

- SAE 100R1AT (R1): Ống 1 lớp thép bện, thích hợp cho hệ thống áp suất trung bình.

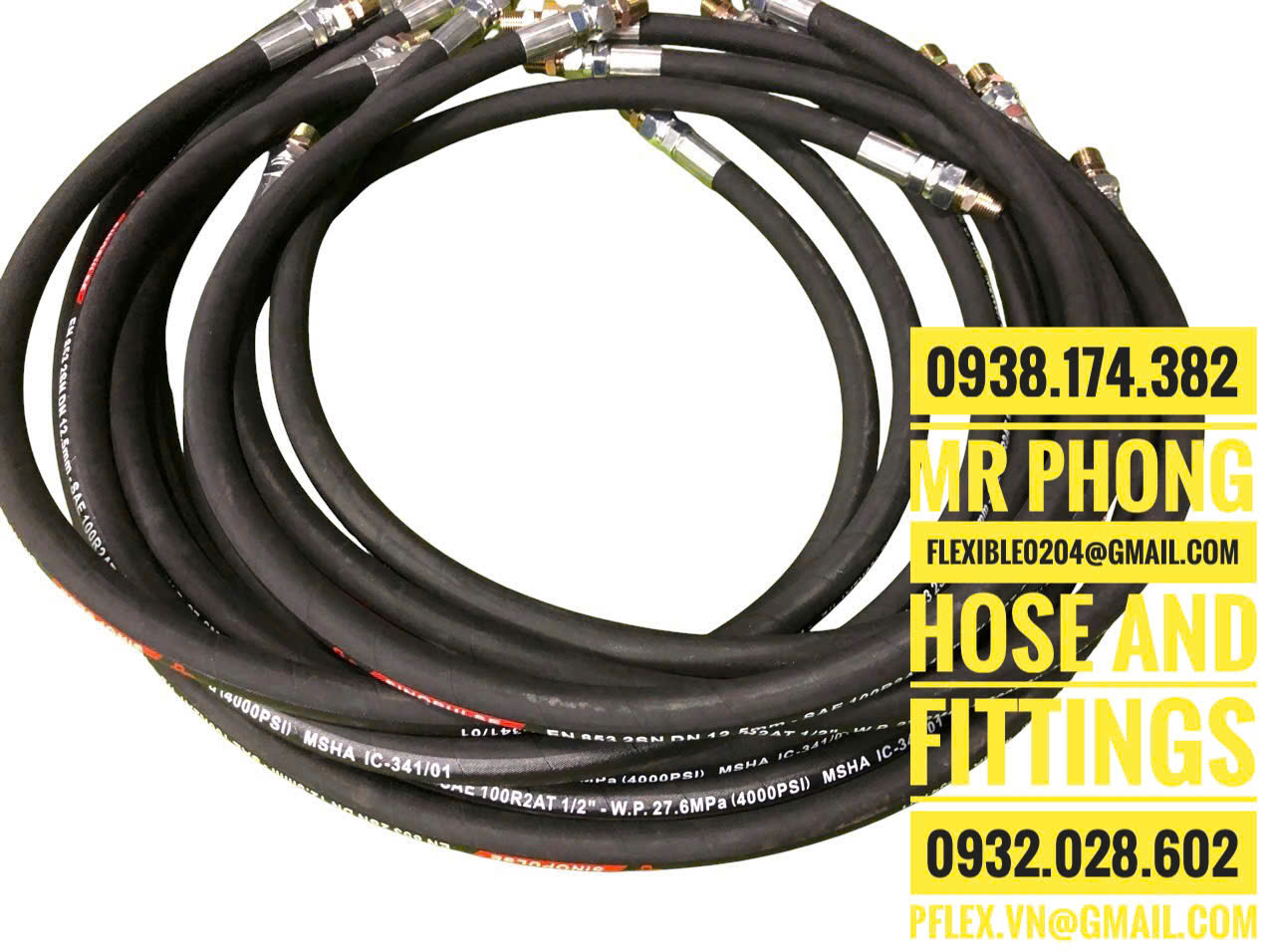

- SAE 100R2AT (R2): Ống 2 lớp thép bện, chịu áp suất cao, được sử dụng phổ biến trên máy xúc, xe nâng và máy ép thủy lực.

- SAE 100R12: Ống 4 lớp thép xoắn, dùng cho hệ thống áp suất rất cao.

- SAE 100R13 và SAE 100R15: Dòng ống nhiều lớp thép chịu áp cực cao, đáp ứng các ứng dụng công nghiệp nặng và khai thác mỏ.

Nhờ tính phổ biến và khả năng tương thích với nhiều thiết bị, tiêu chuẩn SAE hiện là một trong những tiêu chuẩn được áp dụng rộng rãi trên toàn thế giới.

2. Tiêu chuẩn EN

EN (European Norm) là tiêu chuẩn do Ủy ban Tiêu chuẩn hóa Châu Âu (CEN) ban hành nhằm thống nhất yêu cầu kỹ thuật cho các quốc gia thuộc khu vực châu Âu. Đối với dây thủy lực, tiêu chuẩn EN quy định các thông số về vật liệu chế tạo, áp suất làm việc, độ bền kéo, khả năng chịu xung áp và phương pháp kiểm tra chất lượng.

Một số tiêu chuẩn EN được sử dụng phổ biến gồm:

- EN 853 1SN: Ống thủy lực 1 lớp thép bện.

- EN 853 2SN: Ống thủy lực 2 lớp thép bện.

- EN 856 4SP: Ống 4 lớp thép xoắn dành cho hệ thống áp suất cao.

- EN 856 4SH: Ống 4 lớp thép chịu áp suất rất cao và điều kiện làm việc khắc nghiệt.

3. Tiêu chuẩn DIN

DIN (Deutsches Institut für Normung) là hệ thống tiêu chuẩn kỹ thuật của Đức, nổi tiếng với các yêu cầu nghiêm ngặt về chất lượng và độ chính xác. Trong lĩnh vực thủy lực, tiêu chuẩn DIN được áp dụng cho nhiều loại ống, đầu nối, khớp nối và phụ kiện nhằm đảm bảo khả năng lắp ghép đồng bộ giữa các thiết bị.

Các sản phẩm đạt tiêu chuẩn DIN thường có độ bền cao, khả năng chịu áp lực ổn định và tuổi thọ dài, phù hợp với những hệ thống làm việc liên tục trong môi trường công nghiệp nặng. Ngoài ra, nhiều tiêu chuẩn EN hiện nay cũng được xây dựng dựa trên nền tảng của tiêu chuẩn DIN, vì vậy hai hệ tiêu chuẩn này có nhiều điểm tương đồng và thường được sử dụng song song trên thị trường.

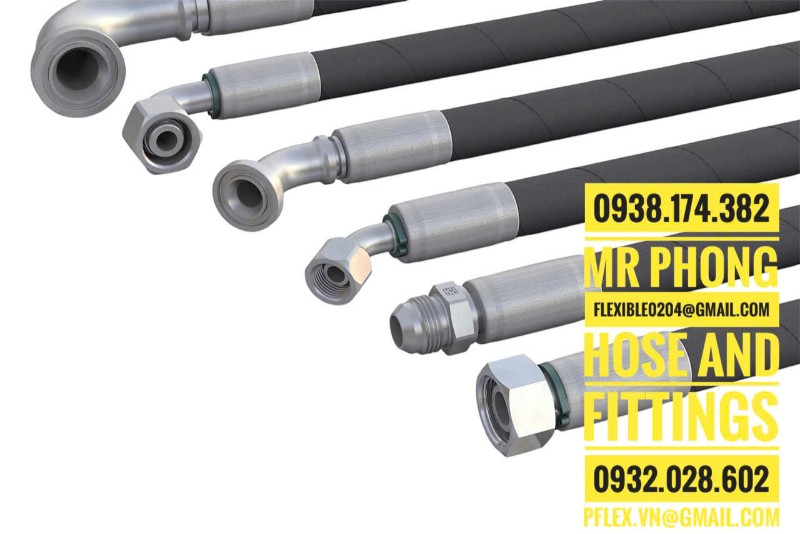

Giá ống thủy lực hiện nay khoảng bao nhiêu?

Giá ống thủy lực trên thị trường hiện nay không cố định mà phụ thuộc vào nhiều yếu tố như thương hiệu, kích thước, số lớp thép gia cường, áp suất làm việc và chiều dài của ống. Ngoài ra, giá thành cũng có thể thay đổi theo biến động của nguyên vật liệu, tỷ giá nhập khẩu và chính sách của từng nhà cung cấp.

1. Các yếu tố ảnh hưởng đến giá ống thủy lực

Mỗi loại ống tuy ô thủy lực sẽ có mức giá khác nhau tùy thuộc vào đặc điểm kỹ thuật và thương hiệu sản xuất. Dưới đây là những yếu tố ảnh hưởng trực tiếp đến giá bán của sản phẩm.

- Thương hiệu: Thương hiệu là một trong những yếu tố quyết định đến giá ống thủy lực. Các sản phẩm đến từ những thương hiệu nổi tiếng như Parker, Gates, Manuli, Yokohama hay Semperit thường có giá cao hơn nhờ chất lượng ổn định, khả năng chịu áp lực tốt và tuổi thọ dài. Trong khi đó, các thương hiệu phổ thông hoặc sản xuất trong nước có mức giá cạnh tranh hơn, phù hợp với những hệ thống không yêu cầu áp suất quá cao.

- Kích thước: Đường kính trong và đường kính ngoài của ống cũng ảnh hưởng trực tiếp đến giá thành. Những loại ống có kích thước lớn sẽ sử dụng nhiều vật liệu hơn, đồng thời yêu cầu kết cấu chắc chắn để đảm bảo khả năng chịu áp, vì vậy giá bán thường cao hơn so với các loại có đường kính nhỏ.

- Số lớp thép: Dây thủy lực có thể được gia cường bằng một, hai, bốn hoặc sáu lớp dây thép. Số lớp thép càng nhiều thì khả năng chịu áp suất và độ bền càng cao, kéo theo chi phí sản xuất tăng lên. Vì vậy, các dòng ống 4SP, 4SH hoặc R13, R15 thường có giá cao hơn đáng kể so với các loại 1SN hoặc 2SN.

- Áp suất: Mỗi loại ống tuy ô thủy lực được thiết kế để chịu một mức áp suất nhất định. Những sản phẩm có khả năng chịu áp cao, chống xung áp tốt và đáp ứng điều kiện làm việc khắc nghiệt thường sử dụng vật liệu chất lượng hơn, quy trình sản xuất nghiêm ngặt hơn nên có giá thành cao hơn.

- Chiều dài: Giá ống thủy lực thường được tính theo mét hoặc theo cuộn. Vì vậy, tổng chi phí sẽ phụ thuộc vào chiều dài sản phẩm mà khách hàng cần sử dụng. Ngoài ra, nếu có yêu cầu cắt theo kích thước hoặc bấm đầu nối theo yêu cầu, chi phí cũng sẽ phát sinh thêm tùy theo loại phụ kiện và công lắp đặt.

2. Bảng giá ống thủy lực tham khảo theo từng loại

Dưới đây là bảng giá tham khảo của một số loại ống thủy lực phổ biến trên thị trường. Mức giá chỉ mang tính tham khảo và có thể thay đổi tùy theo thương hiệu, tiêu chuẩn kỹ thuật, thời điểm mua hàng và số lượng đặt hàng.


Lưu ý: Bảng giá trên chưa bao gồm đầu nối, khớp nối, dịch vụ bấm đầu ống, thuế VAT hoặc chi phí vận chuyển. Để nhận báo giá chính xác, người dùng nên cung cấp các thông tin như kích thước ống, áp suất làm việc, chiều dài, tiêu chuẩn (SAE, EN hoặc DIN) và loại đầu nối cần sử dụng để nhà cung cấp tư vấn sản phẩm phù hợp. Nếu bạn cần tư vấn lựa chọn ống thủy lực phù hợp hoặc muốn nhận báo giá mới nhất, bạn có thể liên hệ hotline 0932 028 602 hoặc 0938 174 382 để được hỗ trợ nhanh chóng và báo giá chi tiết theo đúng nhu cầu sử dụng.

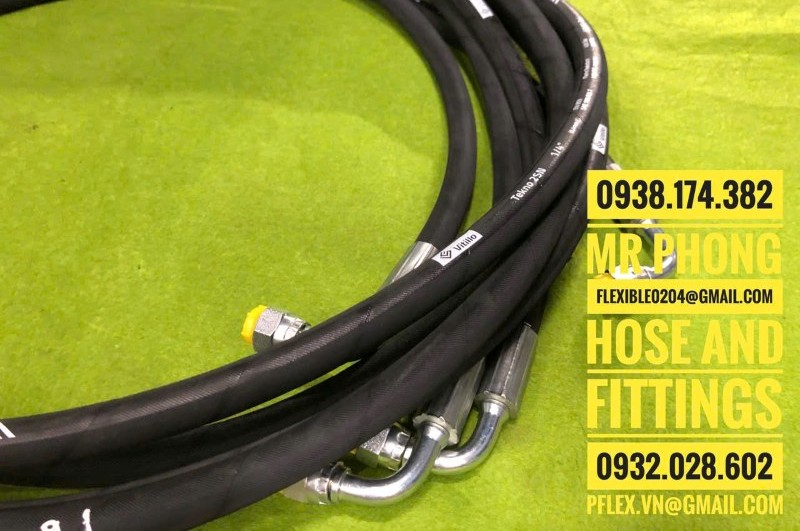

Ứng dụng thực tế của ống thủy lực

Nhờ khả năng chịu áp suất cao, độ bền vượt trội và tính linh hoạt trong lắp đặt, ống thủy lực được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Tùy theo yêu cầu về áp suất, lưu lượng dầu và điều kiện làm việc, người dùng có thể lựa chọn dây thủy lực hoặc ống tuy ô thủy lực với tiêu chuẩn và cấu tạo phù hợp. Dưới đây là những lĩnh vực ứng dụng phổ biến của ống thủy lực hiện nay.

- Máy công trình: Máy công trình là lĩnh vực sử dụng ống thủy lực phổ biến nhất. Các thiết bị như máy xúc, máy đào, máy ủi, máy lu hay máy cẩu đều vận hành dựa trên hệ thống thủy lực để thực hiện các thao tác nâng, hạ, đào, xúc và di chuyển. Ống thủy lực trong các thiết bị này phải có khả năng chịu áp suất lớn, chống mài mòn và hoạt động ổn định trong môi trường bụi bẩn, rung động mạnh.

- Ngành sản xuất công nghiệp: Trong các nhà máy và dây chuyền sản xuất, hệ thống thủy lực được ứng dụng để điều khiển máy ép, máy dập, máy cắt, máy uốn kim loại và nhiều thiết bị tự động khác. Dây thủy lực giúp truyền tải áp lực dầu đến các cơ cấu chấp hành, đảm bảo máy móc hoạt động chính xác, liên tục và đạt hiệu suất cao.

- Ngành nông nghiệp: Các loại máy kéo, máy gặt đập liên hợp, máy gieo hạt, máy ép thức ăn chăn nuôi và nhiều thiết bị nông nghiệp hiện đại đều sử dụng hệ thống thủy lực. Ống tuy ô thủy lực giúp truyền lực đến các bộ phận nâng hạ, điều khiển hoặc vận hành phụ kiện, góp phần nâng cao năng suất và giảm sức lao động.

- Ngành khai thác mỏ: Thiết bị khai thác khoáng sản thường phải làm việc trong điều kiện khắc nghiệt với áp suất lớn, bụi bẩn và nhiệt độ cao. Vì vậy, các loại ống thủy lực sử dụng trong ngành này thường là dòng chịu áp cao như 4SP, 4SH hoặc R13, R15 để đảm bảo độ bền và khả năng vận hành liên tục.

- Ngành xây dựng: Trong lĩnh vực xây dựng, ống thủy lực được lắp đặt trên xe bơm bê tông, xe cẩu tự hành, xe nâng người, máy khoan cọc nhồi và nhiều thiết bị thi công khác. Hệ thống thủy lực giúp máy móc thực hiện các thao tác nâng, hạ và di chuyển vật liệu một cách an toàn, chính xác và hiệu quả.

Một số câu hỏi thường gặp về ống thủy lực

Trong quá trình tìm hiểu và lựa chọn ống thủy lực, nhiều người dùng thường băn khoăn về tên gọi, khả năng chịu áp, thời điểm thay thế cũng như cách tính giá sản phẩm. Dưới đây là những câu hỏi phổ biến giúp bạn dễ dàng lựa chọn loại dây thủy lực phù hợp với nhu cầu sử dụng.

1. Ống thủy lực chịu được áp suất bao nhiêu?

Khả năng chịu áp của ống thủy lực phụ thuộc vào cấu tạo và tiêu chuẩn sản xuất. Các loại phổ biến có áp suất làm việc từ khoảng 1.800 PSI đến hơn 6.000 PSI, trong khi các dòng chuyên dụng như SAE R13 hoặc R15 có thể chịu áp suất cao hơn, phù hợp với hệ thống công nghiệp và máy công trình hạng nặng.

2. Khi nào nên thay ống thủy lực?

Bạn nên thay ống thủy lực khi xuất hiện các dấu hiệu như nứt bề mặt, phồng ống, rò rỉ dầu, lớp cao su bị mài mòn hoặc đầu nối bị hư hỏng. Ngoài ra, thay thế định kỳ theo khuyến cáo của nhà sản xuất cũng giúp hạn chế sự cố và đảm bảo hệ thống vận hành an toàn.

3. Giá ống thủy lực tính theo mét hay cuộn?

Hầu hết giá ống thủy lực được tính theo mét đối với nhu cầu cắt lẻ hoặc gia công theo yêu cầu. Đối với các đơn hàng số lượng lớn, nhà cung cấp cũng có thể bán theo cuộn với nhiều quy cách khác nhau. Mức giá sẽ thay đổi tùy theo thương hiệu, kích thước, tiêu chuẩn kỹ thuật và số lượng đặt mua.

Ống thủy lực là bộ phận không thể thiếu trong các hệ thống truyền động bằng dầu, góp phần đảm bảo quá trình truyền tải năng lượng diễn ra ổn định, an toàn và hiệu quả. Hiểu rõ cấu tạo, tiêu chuẩn, ứng dụng cũng như cách lựa chọn dây thủy lực hoặc ống tuy ô thủy lực phù hợp sẽ giúp nâng cao hiệu suất vận hành, kéo dài tuổi thọ thiết bị và giảm thiểu chi phí bảo trì trong quá trình sử dụng. Bên cạnh đó, giá ống thủy lực có thể khác nhau tùy theo thương hiệu, kích thước, áp suất làm việc và cấu tạo của sản phẩm. Vì vậy, người dùng nên lựa chọn đơn vị cung cấp uy tín để được tư vấn đúng chủng loại, đảm bảo sản phẩm đáp ứng yêu cầu kỹ thuật và mang lại hiệu quả sử dụng lâu dài. Nếu đang cần tư vấn lựa chọn ống thủy lực hoặc muốn nhận báo giá chi tiết theo nhu cầu, bạn hãy liên hệ hotline 0932 028 602 hoặc 0938 174 382 để được hỗ trợ!
